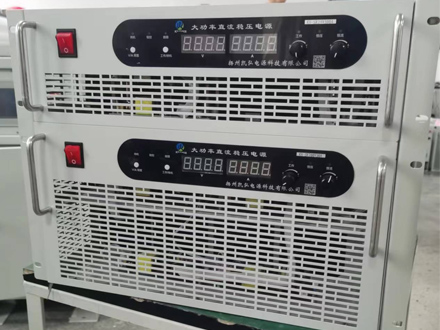

Fonte de alimentação de alta tensãoé um dispositivo de fonte de alimentação especial que converte a energia elétrica de entrada em saída CC ou CA de milhares de volts a dezenas de milhares de volts. É caracterizada por módulos de transformador e retificador de vários estágios, sistemas de controle de feedback de circuito fechado, estruturas de isolamento de alta tensão e circuitos de proteção. É amplamente utilizado em campos de precisão, como imagem médica, testes industriais e instrumentos de pesquisa científica. As flutuações de tensão de saída afetam diretamente a precisão do desempenho e a segurança da operação do equipamento terminal.
Fatores que afetam a estabilidade da tensão de saída deFonte de alimentação de alta tensãopode ser causado pela falha do circuito interno. A resposta anormal do loop de controle de feedback é uma fonte comum de falha. O desvio de envelhecimento ou temperatura dos elementos do resistor na rede de amostragem de tensão e divisor de tensão leva à distorção da detecção real de valor de saída. As características de desvio da temperatura do amplificador de erro tensão podem destruir o saldo da regulação do circuito fechado. As características de condução dos dispositivos de comutação de energia, como IGBT ou MOSFET, degradam, causando pulsação de entrada de energia primária. A descarga parcial entre as camadas de enrolamento do transformador de alta frequência causará oscilação de alta frequência da saída secundária.
Outro fator que afeta a estabilidade são os fatores ambientais. A interferência eletromagnética espacial invade o roteamento do circuito de controle, especialmente o caminho sensível do sinal de modulação de largura de pulso. Alterações drásticas de temperatura e umidade causam condensação na superfície dos componentes de alta tensão, induzindo descarga parcial ou desvio do parâmetro de isolamento. O superaquecimento dos dispositivos de potência causado por baixa dissipação de calor alterará as características de comutação e a eficiência do módulo de energia.
Como mantê -lo? Primeiro, execute um teste de sem carga para distinguir a falha do corpo da fonte de alimentação do impacto da carga e, em seguida, aborda gradualmente a condição de trabalho real simulando a carga. O osciloscópio monitora a ondulação da saída para determinar o estado do circuito de filtro e a imagem térmica infravermelha pode localizar pontos de aquecimento anormal. A manutenção regular deve se concentrar na detecção do valor de resistência de isolamento dos componentes de alta tensão, a integridade das juntas de solda do dispositivo de energia e a condição de trabalho do ventilador de refrigeração.
