Fonte de alimentação DC de alta tensão 1000V 60A 60KW Parâmetros básicos: Entrada AC 380V±10%, frequência 45Hz-65Hz, saída 1000V 60A, potência total 60KW; Controle de programa RS485, tensão e corrente ajustáveis.
Fonte de alimentação DC de alta tensão 1000V 60A 60KW
Parâmetros básicos: Entrada AC 380V±10%, frequência 45Hz-65Hz, saída 1000V 60A, potência total 60KW; Controle de programa RS485, tensão e corrente ajustáveis.
| Ambiente de Trabalho |
Umidade relativa |
≤95% UR, sem condensação |
| altitude |
Para altitudes de 2.000 m e acima, a redução de potência deve ser considerada |
|
| método de resfriamento |
resfriamento de ar forçado |
|
| Temperatura operacional |
-25℃~+55℃, redução para uso acima de +55℃ |
|
| entrada de comunicação |
Faixa de tensão de entrada |
260Vca~530Vca, 3L+PE |
| Faixa de frequência |
45Hz~65Hz |
|
| Fator de potência |
≥0,99 |
|
| Eficiência |
>95% |
|
| THD |
≤ 5% |
|
| Saída CC |
potência de saída |
60kW |
| faixa de tensão |
50Vdc~1000Vdc, com passo de ajuste de tensão de 0,1Vdc |
|
| Limitação de corrente de saída |
0,6 ~ 60A continuamente ajustável |
|
| compartilhamento atual |
Grau de desequilíbrio <±5% |
|
| precisão de regulação de tensão |
<±0,5% |
|
| precisão de estabilidade atual |
≤±1% |
|
| monitor |
método de comunicação |
Barramento CAN (RS485 ou 232) |
| Alarme e Proteção |
Proteção contra sobre/subtensão |
Proteção de desligamento automático, retoma automaticamente a operação após entrada normal |
| Proteção contra sobretensão de saída |
O dispositivo desliga e trava automaticamente, exigindo religação para retomar a operação |
|
| Proteção contra sobrecorrente e curto-circuito |
O dispositivo desliga e trava automaticamente, exigindo religação para retomar a operação |
|
| proteção contra superaquecimento |
Proteção de desligamento automático, retomando automaticamente a operação após a temperatura voltar ao normal |
|
| Estabilidade do produto |
Tempo médio entre falhas (MTBF) |
mais de 500.000 horas |
| Dimensões Gerais |
tamanho |
Altura: 264 mm * Largura: 430 mm * Comprimento: 560 mm |

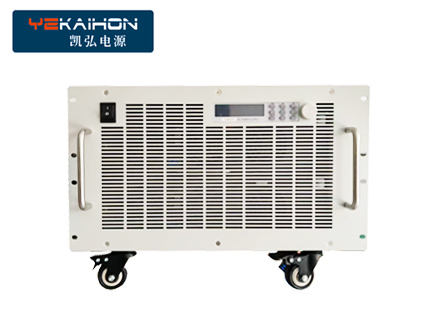

Fonte de alimentação DC de alta tensão 1000V 60A 60KW
Instruções de uso
Este tipo de fonte de alimentação profissional geralmente possui alta integração e inteligência, e o processo de operação geralmente é o seguinte:
Trabalho de preparação: Fiação e inspeção
●Fiação de entrada: Conecte a fonte de alimentação à rede elétrica industrial correspondente (como CA 380V ± 10% de alimentação trifásica).
●Fiação de saída: Use um cabo dedicado capaz de transportar uma corrente de 60A ou mais para conectar de forma confiável o terminal de saída de energia ao dispositivo de carga. Certifique-se de que as conexões positivas e negativas estejam corretas e seguras para evitar superaquecimento causado por mau contato.
●Aterramento: O terminal de aterramento de proteção da fonte de alimentação deve estar bem aterrado para garantir a segurança operacional.
Ligação e configuração de parâmetros: dois métodos principais
●Operação local: Defina a tensão de saída desejada (0-1000V) e a corrente de saída (0-60A) diretamente através da tela sensível ao toque, botões e botões no painel de energia. Você pode escolher entre o modo de tensão constante (CV) ou corrente constante (CC), e a energia mudará automaticamente para manter o valor definido.
●Operação remota/programável: através de interfaces de comunicação no backplane de energia (como RS485, RS232, Ethernet, etc.) CAN）, Conecte-se a um computador ou PLC (Controlador Lógico Programável). No software de computador superior, você pode:
Use comandos padrão como SCPI e ModBus para programação complexa. Personalize formas de onda de tensão/corrente de saída (como ondas escalonadas, ondas de pulso) para simular condições reais de trabalho.
Iniciar saída e monitoramento
●Depois de confirmar que todas as configurações dos parâmetros estão corretas, pressione o botão "Output" ou "Run" para iniciar a fonte de alimentação.
●Monitoramento em tempo real de tensão, corrente, potência e outros dados através de displays de painel ou software de computador superior. Muitas fontes de alimentação suportam a função de gravação de dados, o que facilita análises posteriores.
Desligamento seguro
●Após a conclusão do teste ou da produção, pare primeiro a saída e depois desligue o interruptor de alimentação.
●Siga rigorosamente o princípio de desligar primeiro a energia e desconectar os fios depois, e não opere com eletricidade.
Principais vantagens e precauções
●Eficiente e Estável: Adotando tecnologias avançadas como IGBT, a eficiência de carga total pode chegar a mais de 95% e pode operar de forma estável por um longo tempo. Alta precisão da tensão/corrente de saída (tensão estável<± 0,5%, corrente estável ≤± 1%).
●Funções ricas: equipadas com múltiplas proteções, como sobretensão, sobrecorrente, sobretemperatura e curto-circuito; Suporta expansão paralela de vários dispositivos para obter corrente mais alta; Alguns modelos topo de linha possuem funções bidirecionais, que podem realimentar energia elétrica para a rede, economizando energia e reduzindo o consumo.
●Notas:
Operação profissional: Deve ser operado por profissionais treinados.
Requisitos ambientais: Preste atenção aos requisitos de temperatura de trabalho, umidade e altitude do equipamento para garantir uma boa ventilação e dissipação de calor.
Correspondência de equipamentos: Certifique-se de que a tensão, a corrente e a potência do equipamento de carga estejam dentro da faixa de alimentação e reserve uma certa margem.
